Mi primer robot

Hace unos días que llevo en la cabeza la idea de aplicar mis conocimientos de electrónica y programación en el campo de la robótica. Por lo que he pensado en construir un robot sencillo y publicarlo para que todo aquél que quiera pueda seguirlo.

El robot en sí será muy sencillo: dos ruedas, un microcontrolador (el cerebro del robot), dos servos y un sensor de distancias por infrarojos.

Lo primero que haremos será comprar los ingredientes básicos para empezar a trastear y entender como funciona esto de programar microcontroladores. Nos centraremos en la familia de microcontroladores "PIC", y en particular en el "PIC16F84A". Todo lo que explico, lo voy a hacer desde mi máquina de casa, que tiene GNU/Linux como sistema operativo aunque todo lo que hago va a poder seguirse desde sistemas operativos Windows, ya que el software usado sirve para ambos o se expone la alternativa.

Los ingredientes que nombro a continuación pueden comprarse en cualquier tienda de electrónica (voy a poner dos de cada porque es posible que se rompa alguno si no tenéis experiencia):

• 1 x Programador compatible con el PIC16F84A (por ejemplo T-20 o parecido)
• 1 x Protoboard (es el soporte blanco en el que veis expuesto todo en la figura 1)
• 2 x PIC16F84A
• 4 x Zócalos de 18 pines
• 2 x Timer 4MHZ
• 1 x Rollo de cable rígido (de poco diámetro)
• 1 Fuente de alimentación capaz de dar 5v (o baterías de similar condición)


Condensadores:

• 2 x 100nF (nano faradios)
• 4 x 22pF (pico faradios)

No obligatorios:

• Interruptor (de electrónica, no de electricidad)
• Varios leds (son esas lucecitas que tienen los aparatos)

En un tienda de modelismo o robótica...

• Sensor de distancias por infrarojos
• 2 ruedas grandes (suelen ir por pares)
• 2 servos
• 1 rueda loca

Cosas innecesarias pero que a veces va bien tenerlas para configuraciones especiales o para que un componente no reciba todo el voltaje (no es necesario comprarlas):

• 2 resistencias de 4K7
• 2 resistencias de 10K

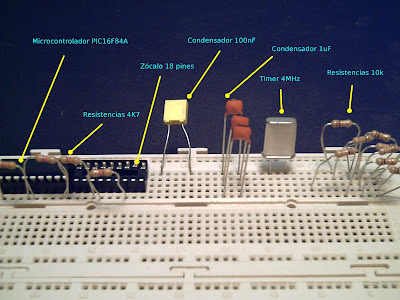

fig. 1

A continuación adjunto un vídeo para que podáis ver cual será nuestro primer y más importante objetivo: mover un servo.



Pronto publicaré cómo se llega a hacer lo que aparece en el vídeo, paso a paso.
